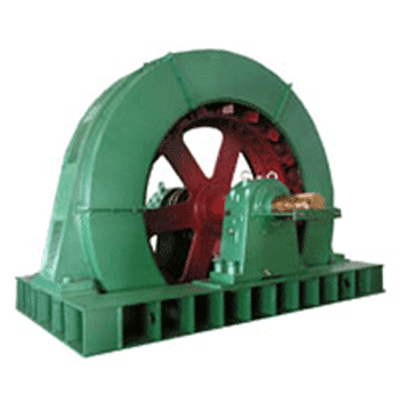

西安泰富西瑪TDMK36極大型同步電機概述
      TD系列三相同步電動機是專為軋機配套。啟動方式為全壓啟動。若電網容量不足，可適當降低電壓啟動。 制造符GB755《旋轉電機基本技術要求》和JB8/DQ3449《TK 系列大型三相同步電動機技術條件》。
      西安泰富西瑪TDMK36極大型同步電機適應于在海拔不超過1000m，冷卻介質溫度不超過40度，本系列電動機的額定電壓為6000V，也可根據用戶要求提供3000V和10000V。允許電壓的偏差范圍為+5%，額定電源頻率為50Hz，額定功率因素為0.9（超前）。
      TDMK系列電動機有一個圓柱形軸伸端，其旋轉方向應按照指示牌規定的方向旋轉，旋轉方向由集電環端看一般為逆時針，也可根據要求制成順時針。電動機和磨機用聯軸聯接時，電動機軸伸上不能承受外加的徑向力或軸向力。
      TDMK系列電動機勵磁系統采用可控硅勵磁裝置。電動機允許全電壓直接起動。如用戶電網不允許全電壓直接啟動時，也可采用降壓起動，此時電動機的起動電流與端電壓成正比下降，而起動轉矩與端電壓的平方成正比降低。定子引出線：有六個出線頭，分別以U1、VI、W1、U2、V2、W2，采用高壓橡膠電纜線在機座下部出現夾上引出，也可按要求制成接線盒接線。
      西安泰富西瑪TDMK系列電動機通風方式為開啟式自然通風或可制成全封閉管道通風式。
      機座：采用鋼板焊接而成，機座下部是電動機的出線端。
      定子：定子鐵芯采用0.5毫米厚的低損耗硅鋼薄板沖制的扇形疊成，鐵心段間以風道片隔開，繞組采用成型的雙迭短距線圈，采用B級絕緣或F級絕緣，溫升按B級考核以利于延長使用壽命：繞阻端部有可靠的固定及綁扎，并采用真空壓力侵澤無溶劑漆工藝處理，在制造過程中經過多次匝間脈沖耐壓及對地耐壓試驗，電動機絕緣性能優良可靠，機械強度好，防潮能力強。
      轉子：磁極采用鋼板沖制而成，與磁極線圈一同裝在轉子磁軛上，磁極線圈為B級或F級絕緣，當用戶采用氣動離合器時，可按用戶要求，轉軸設計或軸打孔形式。
      西安泰富西瑪TDMK系列電動機主要適用于傳動礦山磨機用的大型交流三相同步電動機，主要傳動格子型球磨機、棒磨機、磨煤機等。

西安西瑪電機質量保證
      西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣踊?、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

泰富西瑪TDMK36極大型同步電機訂貨須知（用戶訂貨時須注明如下要求）
      1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。
      2、如有特殊要求，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型，或戶外防腐型及其他等，均需在合同中明確注明，并事先與我廠聯系。
